На одном из нефтяных месторождений Восточного Предкавказья была применена технология DTW для высокоразрешающего выявления разломов и трещиноватых зон по 3D сейсмическим данным. Задача состояла в повышении детальности картирования нарушений в интервалах с трещинно-связанной пористостью. В исследовании использовался суммированный временной куб с кратностью 65 и 7 скважин.
В отличие от традиционных многотрассовых атрибутов, основанных на корреляции в окне, DTW выполняет сопоставление данных от отсчёта к отсчёту, что позволяет точнее выявлять разрывы, малые смещения и тонкие нарушения непрерывности отражений.

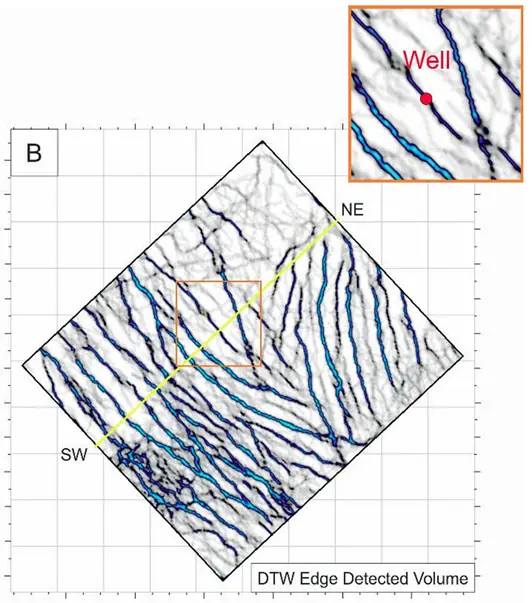

Ключевой результат работы состоит в том, что технология DTW позволила выделить разломную аномалию в районе контрольной скважины, которая не была прослежена при использовании стандартных атрибутов. Эта аномалия была затем подтверждена независимыми данными: акустическим кросс-дипольным каротажем и FMI, где были зафиксированы субвертикальные трещины.
Практический вывод
Атрибуты DTW могут использоваться для принятия решений по планированию дальнейшего бурения, контролю проводки горизонтальных скважин и проектированию гидроразрыва пласта.

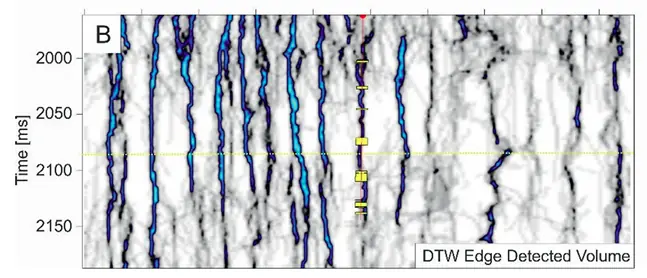

Разрез атрибута DTW

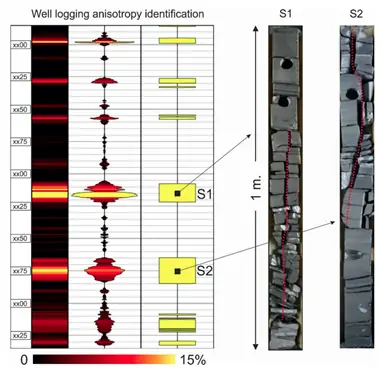

Сравнение результатов интерпретации кросс-дипольного акустического каротажа с данными керна.
